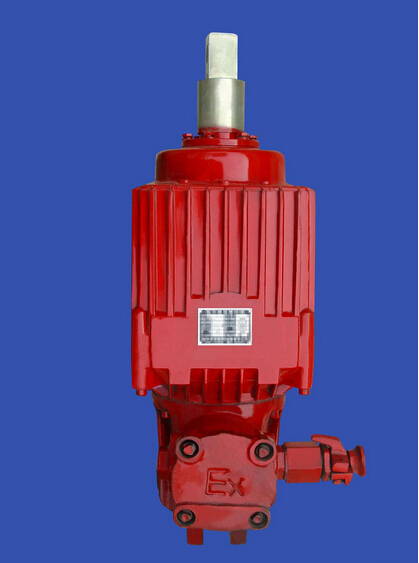

BED201/6防爆型電力液壓推動器
BED121/6防爆型電力液壓推動器BED301/6防爆型電力液壓推動器
1、概述
BEd系列隔爆型電力液壓推動器（以下簡稱“推動器”）主要適用于操作電力液壓鼓式制動器及操動唧筒、棘輪、閥等，還可操動各種形式的杠桿裝置，作出各種不同的運動，如往復、搖擺、圓周運動等，
本產品執行企業標準Q/JZHF01-2009隔爆型電力液壓推動器技術條件。防爆標志為“ExdⅠ ”，適用于煤礦帶式輸送機（非采掘工作面）及礦井提升設備等用電力液壓鼓式
制動器用的電力液壓推動器。
推動器是實現某些機械設備半自動化、自動化的理想元件，活塞桿采用先進的防護，可減少磨損和腐蝕，有雙層防護密封、液壓系統的油腔采用雙層密封圈，從而大大提高了推動器的使用壽命，該推動器具有動作平穩無噪音，耗電少，使用壽命長，維修方便等優點。
2、工作條件
2.1、海拔高度不超過2000m。
2.2、周圍環境溫度為-20℃～40℃。
2.3、電源為三相交流電源，額定頻率50Hz，額定電壓380V/660V，允許電壓波動為＋10%～－25%.
2.4、電機工作制為S1連續工作制，也可S3斷續周期工作制，斷續周期工作制時的負載持續率不大于60%。
2.5、允許在有瓦斯、煤塵爆炸性氣體混合物的環境中。工作條件應符合《煤礦安全規程》（2006年）的規定。
2.6、推動器電動機為F級絕緣
2.7、 周圍空氣相對濕度不大于95%
2.8、周圍環境的污染等級允許為3級。
3、型號命名規則
BEd □ / □ ( )
電壓等級，單位為伏特（V）
額定行程代號
推力代號
電動機為內置式隔爆型電力液壓推動器
4、結構及工作原理：
BEd系列電力液壓推動器主要由隔爆電機、中間法蘭、葉輪、成套活塞等組成。接通推動器電源，電機旋轉帶動葉輪產生壓力油，推動活塞及連桿向上運行。達到預定行程后維持其推力。電源斷開，電機及葉輪停止轉動不再產生壓力油，活塞及連桿在外力作用下恢復原位。（見圖一）
5、技術參數
型號
A
mm
E
mm
G
mm
M
mm
N
mm
K
mm
L
mm
O
mm
BEd30/5
410
16
16
80
40
160
80
270
BEd50/6
490
20
24
120
60
190
95
285
BEd80/6
490
20
24
120
60
190
95
285
BEd121/6
690
25
25
90
40
240
112
324
BEd201/6
690
25
25
90
40
240
112
324
BEd301/6
690
25
25
90
40
240
112
324
BED301/12
750
25
25
90
40
240
112
324
型號
額定
推力
N
額定
行程
mm
功率
W
操作
頻率
c/h
上升
時間
（max）
s
下降
時間
（max）
s
BEd30/5
300
50
200
900
0.4
0.4
BEd50/6
500
60
210
900
0.60
0.60
BEd80/6
800
60
300
900
0.60
0.50
BEd121/6
1250
60
330
900
0.60
0.60
BEd201/6
2000
60
450
900
0.60
0.50
BEd301/6
3000
60
500
900
0.80
0.50
BED301/12
3000
120
500
900
1
0.60
6、安裝調整與使用要求
6.1、安裝前須進行下列各項檢查，若不符合要求，不允許使用。
6.1.1 推動器銘牌的推力應與所需推力相符。
6.1.2 有隔爆標志和隔爆合格證編號。井下使用的產品應有"MA"標記
6.1.3 推動器的隔爆級別、組別應符合爆炸性混合物場所的要求。
6.1.4 所有緊固螺栓應擰緊，隔爆外殼各部件應連接妥當。
6.1.5 所有隔爆零件應無裂紋和影響隔爆性能的缺陷。
6.1.6 定子繞組與機殼間絕緣電阻不低于0.38M （額定電壓380V）、0.66M （額定電壓660V）,1.4 M(額定電壓1140V)
6.2、安裝位置
推動器一般為垂直安裝，（電機應在下方），也可傾斜或水平安裝，但必須注意，傾斜或水平安裝時，應使平衡氣室朝上,必須保證推動器整體能夠擺動，活塞桿不允許承受徑向力。將推動器的上下連接孔與所匹配的機構用銷軸連接，并加墊圈和開口銷。推動器連桿都可以旋轉. 推動器在工作狀態下，其上端連桿與缸體上沿應有一定的距離，一般應不低于5mm。
6.3、電氣接線
接線時，用配置的專用扳手卸下接線盒蓋上的三條螺栓，打開接線盒蓋，將電纜通過隔爆接線管口進入接線盒并按要求接好三相電源線(相序無要求)及地線。然后裝上接線盒蓋，擰緊螺栓。接線盒要保持清潔，并且保證密封墊的正確位置，且不被損壞，電機引人電纜的直徑要與橡膠密封圈的孔徑相符，所用電纜最大截面為4X4mm2, 保證橡膠圈與電機出線口無間隙，否則將失去隔爆性能。引入裝置密封圈老化變質時應及時更換，尺寸為￠16X￠35X26. 通電前，應檢查電源電壓的三相平衡及電壓的波動范圍是否符合國際規定。
嚴禁帶電開蓋!!!
6.4、內、外接地螺栓應可靠地接地。
6.5、推動器出廠時工作油液已裝好，可直接使用，由于油的減少會引起推動器技術數值的改變，甚至不能啟動，所以除正常的檢修之外，不得隨意打開注油螺塞或溢油螺塞
根據用戶的需求可加裝以下附加功能：
時間調節閥 調節前擰掉標'S'和'H'的盲塞，然后旋轉調節螺桿進行上升時間和下降時間的無級調整。
螺桿旋進（向右旋）＝行程時間增大
螺桿旋出（向左旋）＝行程時間縮短
應注意最大調節量為20轉，裝有閥的推動器在出廠時行程時間已調整為5秒，調整后盲塞要擰緊。
行程開關 推動器可裝設行程開關，用于指示活塞位置，可設單雙行程開關。
6.6、推動器安裝完成后，應通電運行若干次，檢查無異常后即可投入使用。
7. 使用與維護
7 .1定期檢查推動器的工作是否正常。其檢查期限可根據工作情況定為班檢、日檢等.
接線是否牢固，以免震動出現的短路、斷路，燒毀電機。
每六個月檢查一次油液，當油液變質或混入雜物時應該換油，油液不足應補充油液，用戶可從注油螺塞加注，不得超過溢油螺塞的位置。應注意，在注油過程中，上下拉動推桿幾次，以便排出空氣，使油液充實油腔。
7.2、推動器工作時應注意動作是否正常，有無漏油、滲油現象，油缸油液是否足量，不足時應適當補充。
7.3、在更換安裝隔爆零件時，應注意保護好隔爆面。所有隔爆面不得有損傷和銹蝕，零件在安裝中應在隔爆面涂敷204-1防銹油。
7.4、推動器運行時軸承允許溫度不得超過95℃（溫度計法）軸承最好半年檢查一次，并更換潤滑脂，更換前須用汽油洗干凈，潤滑脂采用ZFG-2復合鈣基潤滑脂。
7.5、當推動器安裝在主機上之后，如須重新涂漆時，謹防活塞桿上著漆，否則將破壞其密封性。
7.6、當推動器放置一年半以上時，使用前應檢查是否滲油現象。
8、儲存運輸
1、 在儲存推動器時，應保持干燥，防止受潮，避免周圍環境溫度的急劇變化。
2、 在運輸中，要防止雨淋，不能用繩子套在推桿上搬運。
根據周圍介質溫度的不同，推薦按下表選用液壓油：
