公司生產的的電力液壓制動器，電力液壓推動器，電磁塊式制動器，氣動塊式制動器，液壓失效保護盤式制動器，電磁失效保護制動器，氣動失效保護制動器，氣動鉗盤式制動器，夾軌器，電力液壓臂盤式制動器，電力液壓防風鐵楔制動器，風電偏航制動器，風電主軸制動器，偏航摩擦片，主軸摩擦片，工業制動器摩擦片等。主要用于起重、礦山、機械冶金、電力鐵路、水利、港口、化工、碼頭、風電、火電等。公司以取行國家起重機械質量監督檢驗中心頒發的《特種設備型式試驗》合格證書。

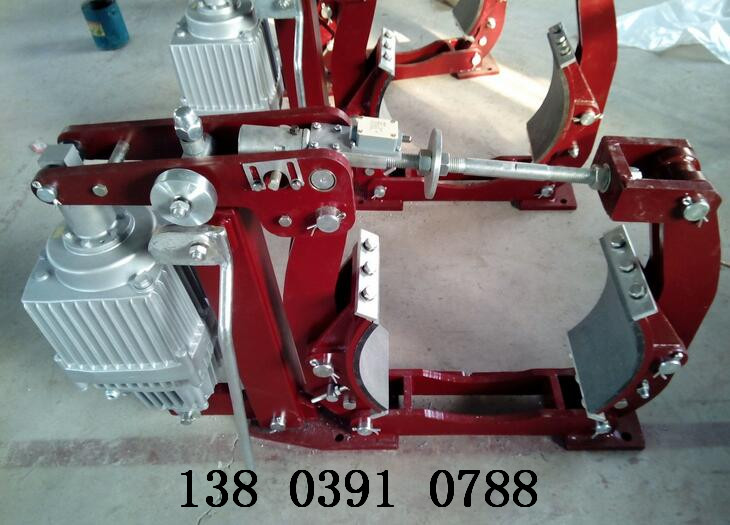

電力液壓塊式制動器YWZ5-700/301專業生產廠家
YWZ5系列電力液壓鼓式制動器用于起重、冶金、礦山、港口、碼頭、
主要特點傳動效率高、壽命長、安全可靠、制動平穩、動作頻率高。
YWZ5電力液壓鼓式制動器河南專業生產質量好，?規格標準，保修一年，值得信賴的一家企業。
有現貨供應，價格合理，質量好，送貨上門，包裝好有現貨供應，價格合理，質量好，送貨上門，包裝好，訂貨顏色可有客戶自已決定。規格；標準 顏色鮮亮，送到貨后完整無確。
我們的產品質量好，材料；鋼料。歡迎大家選購
使用條件和規程：
環境溫度: －25℃～＋45℃。
電力液壓塊式制動器訂購型號
YWZ5-160/23電力液壓塊式制動器, YWZ5-200/23電力液壓塊式制動器,
YWZ5-200/30電力液壓塊式制動器, YWZ5-250/23電力液壓塊式制動器,
YWZ5-250/30電力液壓塊式制動器, YWZ5-250/50電力液壓塊式制動器,
YWZ5-315/23電力液壓塊式制動器, YWZ5-315/30電力液壓塊式制動器,
YWZ5-315/50電力液壓塊式制動器, YWZ5-315/80電力液壓塊式制動器,

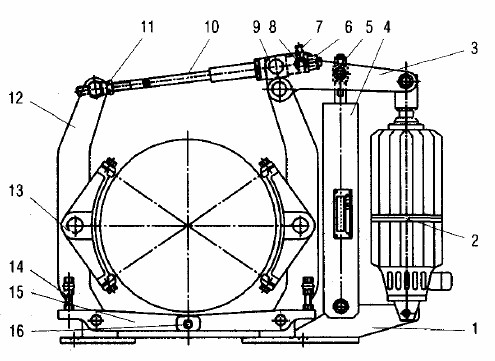

1、底座2、電液推動器3、三角板4、制動彈簧5、力矩調節螺母6、緊固螺母7、補償緊定螺栓、螺母8、拔銷9、補償套10、制動拉桿l1、防松螺母、隔套、墊片 12、制動臂 13、制動瓦塊 14、鎖緊螺栓、螺母15、退距均等杠桿 l6、互鎖銷
圖1 制動器總圖

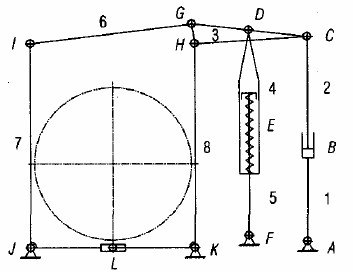

1、2、電液推桿裝配3、三角板4、5、制動彈簧裝配6、制動拉桿7、8、制動臂
圖2 制動器機構運動簡圖
1.1瓦塊退距的調節方式
在圖1中，不考慮制動彈簧裝置和退距均等杠桿裝置，即在圖2中不考慮構件4、5、7的JL段、8的LK段及運動副D、E、F、L，考慮構件1、2、3、6、7的IJ段、8的HK段和運動副A、B、C、G、H、I、J、K，機構的自由度. 為3*6—2 *8=2。這就表示兩個制動臂還可能左右擺動，即制動器在釋放狀態下，瓦塊制動覆面中部母線與制動輪表面的距離(即瓦塊退距)可能不一樣。因此，必須對此加以限制。目前，常見的瓦塊退距調整形式有頂絲限位式和均等杠桿式等。
1.1.1 項絲限位式
對于老式制動器，制動間隙的大小主要通過頂螺釘?shù)姆绞秸{(diào)整。如圖3所示，通過調整左邊或者右邊的間隙調整螺栓，即可調整制動襯墊與制動輪在制動器打開時的間距．它的原理是，當釋放制動器時，觀察兩邊的瓦塊退距，當某一邊(例如左邊)的瓦塊退距比另一邊(右邊)的大時，調高左邊頂絲的位置。這樣，下一次釋放制動器時，左邊的制動臂先到達頂絲所限制的位置，被頂絲頂住，左邊制動臂被限制轉動。之后，只有右邊的制動臂才能轉動。這樣可以使兩邊瓦塊退距基本相等。
